| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | EVERSUN |
| Chứng nhận: | ISO,CE |
| Số mô hình: | HYZT |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ xuất khẩu tiêu chuẩn |
| Thời gian giao hàng: | trong vòng 7-15 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, MoneyGram, Western Union |
| Khả năng cung cấp: | 5000 bộ / năm |
| Các tính năng an toàn: | Dừng khẩn cấp, bảo vệ quá tải, công tắc an toàn | Tùy chọn lơ lửng/trang phục: | Có thể tùy chỉnh |
|---|---|---|---|
| Tùy chỉnh: | Có sẵn | Đặc điểm: | Bền, dễ làm sạch, bảo trì thấp, hiệu quả cao |
| Bảo hành: | 1 năm | chiều cao băng tải: | Có thể tùy chỉnh |
| Chiều rộng vành đai: | Có thể tùy chỉnh | Ứng dụng: | Thực phẩm, đồ uống, dược phẩm, hóa chất, v.v. |
| Kích thước: | tùy chỉnh | Cài đặt: | Tủ đứng |
| Kích thước thùng: | Có thể tùy chỉnh |
Mô tả sản phẩm
Thang máy hình Z là một thiết bị vận chuyển liên tục với bố cục hình Z ba phần.Hoàn thành hoạt động chu kỳ "nạp theo chiều ngang ở dưới - nâng theo chiều dọc - thả theo chiều dọc ở trên cùng" trong vỏ kínNó có không gian sàn nhỏ, hiệu quả cao, tải và thả nhiều điểm và hiệu suất niêm phong mạnh mẽ.Nó được áp dụng rộng rãi cho việc nâng và chuyển tự động các vật liệu hạt và bột trong các ngành công nghiệp như ngũ cốc, kỹ thuật hóa học, và vật liệu xây dựng.
Nguyên tắc hoạt động
1.Động lực và hệ thống kéo
- Nguồn điện: Động cơ thúc đẩy trục chính thông qua máy giảm, từ đó thúc đẩy thành phần kéo (xích hoặc dây đai) quay trong một chu kỳ, cung cấp năng lượng cho toàn bộ quá trình vận chuyển.
- Thành phần kéo: Bề mặt dây chuyền / dây đai cố định hopper, tạo thành một đường vận chuyển vòng kín cùng với chuyển động tròn của thành phần kéo.
2- Chọn vật liệu và vận chuyển ngang (Bottom stage)
- Thiết kế cổng cấp: Phần ngang ở dưới cùng của thiết bị được trang bị cổng cấp.Vật liệu (chất hạt / bột) đi vào vỏ thông qua việc cho ăn bằng tay hoặc thiết bị phía trước (chẳng hạn như dây chuyền vận chuyển).
- Nhặt hopper: Khi hopper đạt đến đáy, nó được đưa vào đống vật liệu.nó hoàn thành việc tải vật liệuSau đó, nó đi vào phần vận chuyển ngang với thành phần kéo và di chuyển theo chiều ngang dọc theo phần đầu tiên của đường Z-shaped.
3. Trình nâng dọc
- Hướng dẫn và nâng: Ở cuối phần ngang, tay lái / bánh răng hướng dẫn, và thành phần kéo thúc đẩy hopper di chuyển theo chiều dọc lên.Vật liệu bên trong hopper vẫn ổn định dưới tác động của trọng lực và lực ly tâm, ngăn nó trượt ra.
- Phối hợp sức mạnh: Trong quá trình nâng dọc, động cơ đẩy vượt qua trọng lực của vật liệu để làm việc,và hopper tăng đồng đều dọc theo bức tường bên trong của vỏ kín đến chiều cao được chỉ định.
4. Lỡ hàng ngang trên cùng (bước cuối)
- Chuyển và thả: Phần trên của phần dọc được xoay để chạy theo chiều ngang trong phần thứ hai thông qua cơ chế xoay.vật liệu được xả ra khỏi cổng xả do quán tính và góc nghiêng của hopper và rơi vào thiết bị phía sau (chẳng hạn như thùng lưu trữ, máy vận chuyển).
- Trở lại theo chu kỳ: Sau khi dỡ hàng, thùng trống tiếp tục quay trở lại đáy cùng với thành phần kéo, hoàn thành hoạt động chu kỳ "nhặt - nâng - dỡ hàng".
Tóm tắt các nguyên tắc cơ bản
Thang máy kiểu Z tích hợp vận chuyển ngang và nâng vật liệu theo chiều dọc vào một quy trình tự động liên tục thông qua "định dạng không gian kiểu Z + động cơ lưu thông thành phần kéo".Chìa khóa nằm trong chuyển động đồng bộ của hopper và thành phần kéo, hướng dẫn đường dẫn của cơ chế xoay, và hạn chế của vỏ kín trên quỹ đạo chuyển động vật liệu, do đó đạt được vận chuyển hợp chất hiệu quả và ít mất mát.
Đặc điểm của sản phẩm
1.Dù nhỏ gọn và tiết kiệm không gian: Dạng bố cục hình Z làm giảm không gian sàn từ 30% đến 50%, làm cho nó phù hợp với các kịch bản hẹp.
2- Tăng hiệu quả và vận chuyển quy mô lớn: Công suất vận chuyển: 5 đến 200 tấn mỗi giờ, hỗ trợ vận chuyển liên tục các vật liệu hạt và bột.
3. Loading và thả nhiều điểm: Nhiều lối vào và lối ra có thể được thiết lập để đáp ứng các yêu cầu quy trình linh hoạt như "một bước vào, nhiều bước ra".
4. Đóng và chống ô nhiễm: Vỏ được thiết kế với một cấu trúc kín, hiệu quả ngăn chặn bụi tràn ra và ô nhiễm vật liệu.
5. Bảo vệ vật liệu có thiệt hại thấp: Việc lựa chọn hopper phù hợp với các vật liệu khác nhau, và tỷ lệ hư hỏng vận chuyển là thấp.
6Tiết kiệm năng lượng và tiếng ồn thấp: Tiêu thụ năng lượng thấp hơn 15% đến 25% so với thiết bị truyền thống, và tiếng ồn là ≤ 85dB.
7Chi phí bảo trì thấp: Thiết kế cấu trúc có thể tháo rời làm cho bảo trì hàng ngày thuận tiện và tiết kiệm thời gian.
8Ứng dụng đa kịch bản: Bao gồm các ngành công nghiệp như ngũ cốc và kỹ thuật hóa học, nó hỗ trợ điều kiện làm việc đặc biệt để chống ăn mòn và chống nổ.
| Mô hình | HYZT-2L | HYZT-3L | HYZT-5L | HYZT-7L | HYZT-10L |
| Công suất | 0-6m3/h | 0-8m3/h | 0-12m3/h | 0-15m3/h | 0-20m3/h |
| Khối lượng | 2L | 3L | 5L | 7L | 10L |
| Số cảng xả | Đơn vị | Cổng xả đơn hoặc Muti | |||
| Nâng caot | Tối đa 50m | Tối đa 50m | Tối đa 50m | Tối đa 50m | Tối đa 50m |
| Sức mạnh | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW | 0.75-22KW |
| Điện áp | Theo yêu cầu. | ||||
| Vật liệu xây dựng | Thép carbon, SS304/316 | ||||
| Vật liệu chậu | PP hoặc ABS chất lượng thực phẩm, SS304/316, thép carbon | ||||

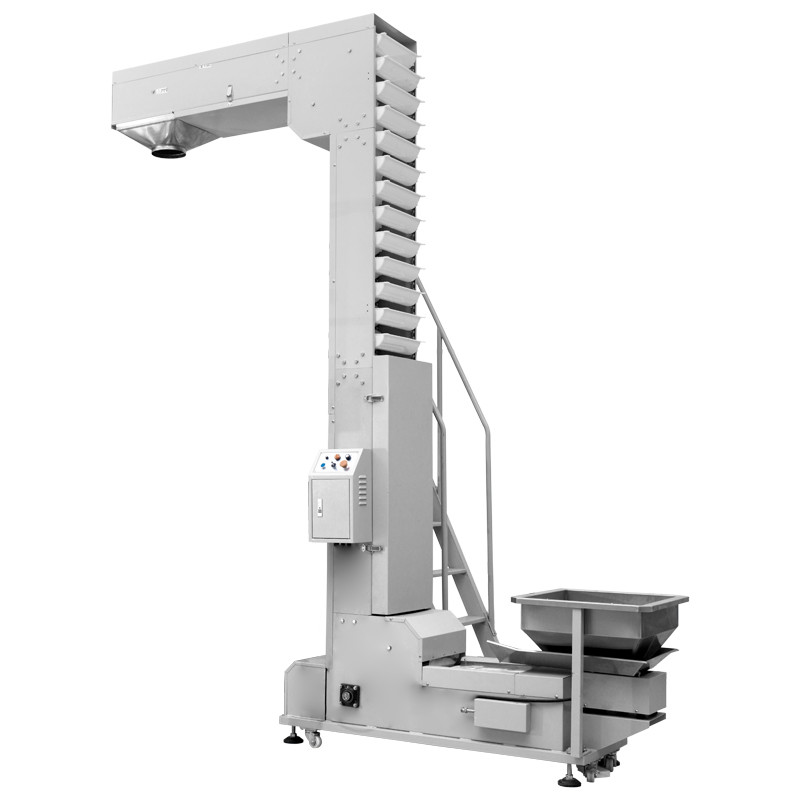

Chi tiết sản phẩm

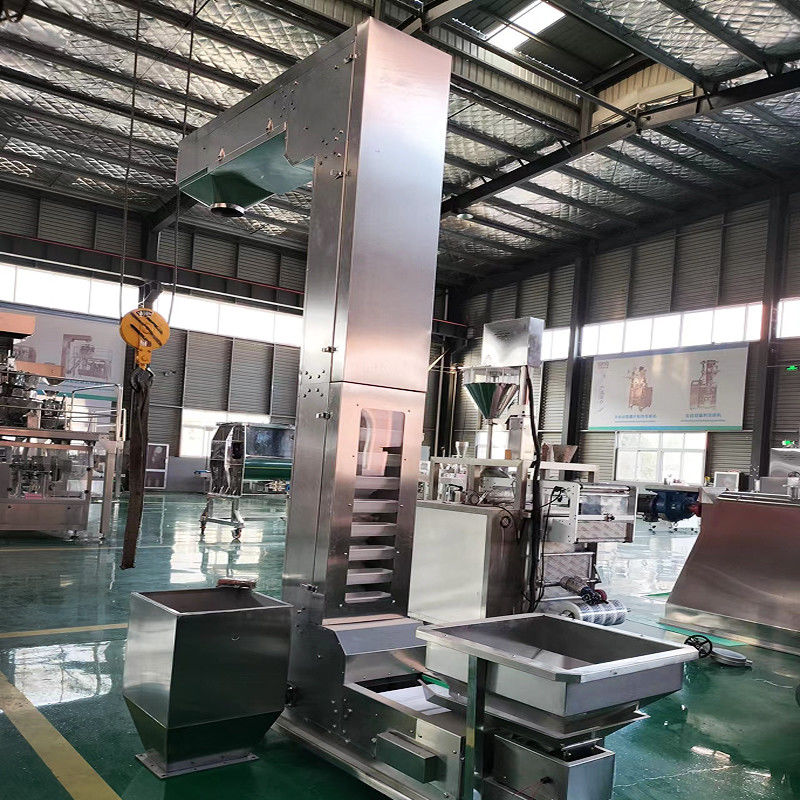

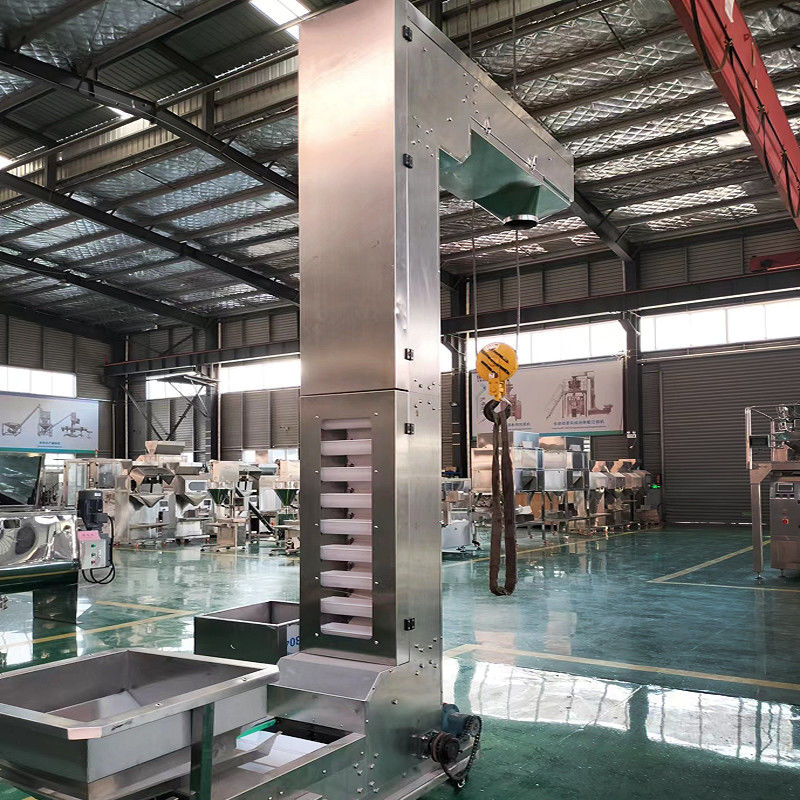

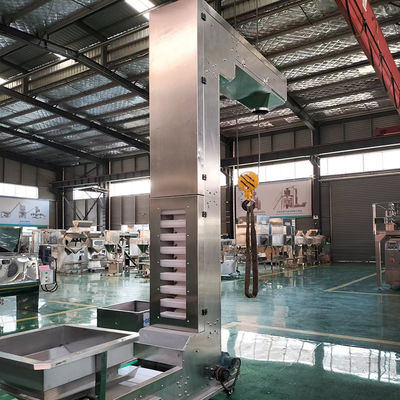

Hiển thị sản phẩm
Bao bì và vận chuyển
Tại sao chọn chúng tôi
Về chúng tôi
Chúng tôi đã chuyên sản xuất màn hình và thiết bị truyền tải trong 13 năm. ngành công nghiệp màn hình rung động của Trung Quốc hàng đầu ba. và chúng tôi đã làm phù hợp và OEM cho nhiều công ty lớn.Bao gồm cả nhà sản xuất màn hình rung động hàng đầu thế giới,
Sweco, Mỹ, chúng tôi có OEM cho khu vực Trung Quốc của mình. Và các sản phẩm của chúng tôi thường được xuất khẩu sang Úc, Thái Lan, Indonesia, New Zealand và các nước khác.
Chúng tôi chào đón khách hàng hoặc đại lý đến thăm nhà máy của chúng tôi và sẽ sắp xếp mọi thứ cho bạn.Tỉnh Henan.
